抗震支架是限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。

經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃?xì)?、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

在建筑機電工程中，抗震支吊架已開始強制使用，建筑機電行業在抗震領域有了國家標準，明確規定了抗震支架的設置和設計。

1.設置抗震支吊架的依據。

GB50981-2014《建筑機電工程抗震設計規范》，其中明確規定了抗震支吊架的設計與使用。

2.什么叫抗震支吊架？

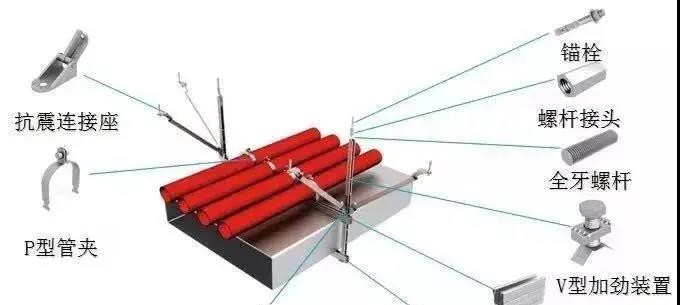

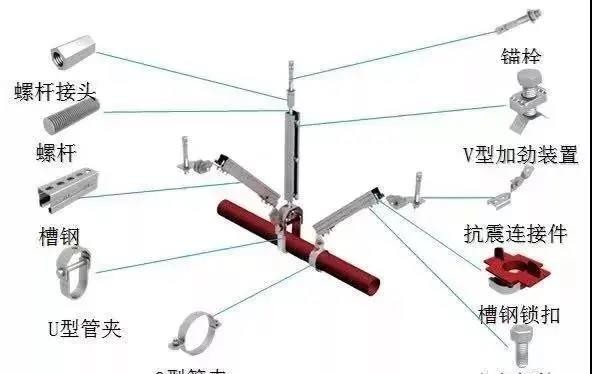

抗震支吊架是用于支承水管、風管、橋架等機電管線設備并提供抗震支撐的支吊架產品。定義：與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

3.常見的抗震支吊架形式有哪些？

側向抗震支吊架：用以抵御側向水平地震力作用。

縱向抗震支吊架：用以抵御縱向水平地震力作用。

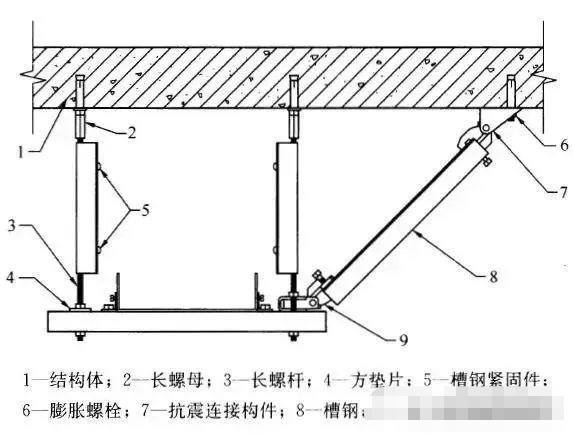

門型抗震支吊架：由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。

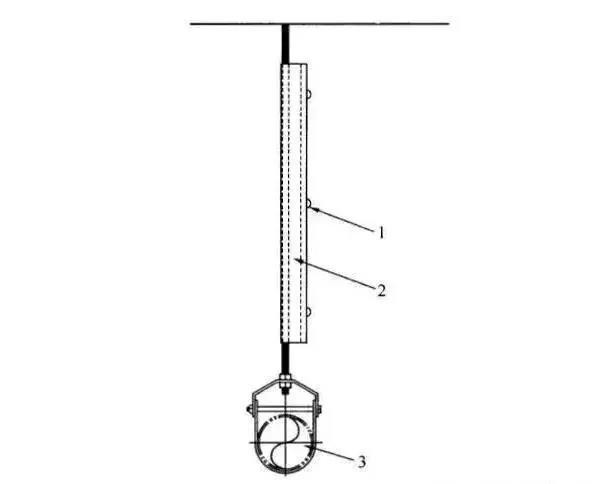

單管（桿）抗震支吊架：是由一根承重吊架和抗震斜撐組成的抗震支吊架。

4.什么地方需要設置抗震支吊架？

抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計（含地下綜合管廊）；抗震支吊架產品的質量應符合現行行業標準《建筑機電設備抗震支吊架通用技術條件》；抗震支吊架安裝及驗收除應符合本規程外，尚應符合國家現行有關標準的規定。

為保證建筑機電工程在地震作用下，仍能運行，對于吊桿長度不大于300mm的吊桿懸掛管道，建議進行抗震支架的補強。

防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

管徑大于等于DN65的生活給水、熱水及消防管道，當采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支吊架。

注：國外消防跟防排煙這兩個系統嚴格執行重力大于1.8KN的空調機組、風機等設備當采用吊裝時應設置抗震支吊架。

管徑大于或等于25mm的燃?xì)夤艿谰鶓?yīng)進行抗震設計。

管徑不小于DN60mm的電氣配管及重力不小于15N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

矩形截面面積大于等于0.38m²和圓形或直徑大于等于0.7m的風道可采用抗震支吊架。

以下就從四個方面來簡述抗震支架的優勢。

一、可靠更多一層保護

抗震支吊架能在縱向和橫向上抵抗地震的沖擊力，能在地震等無法預估的自然災害下最大程度的降低其對設備的損害和對人生財產的破壞。

在滿足設備正常運轉的工藝要求之外，還能更好的應對地震等突發事故的發生，降低其對設備的損害。因此，相對于只起到承重作用的傳統支吊架，抗震支吊架更可靠。

二、三角形構造更穩定

抗震支吊架是牢固連接于建筑結構體上以地震力為主要荷載的支撐系統。結構簡單的縱向抗震支吊架利用了三角形穩定性的原理，不僅使縱向抗震支吊架的結構簡單，便于生產，另一方面采用三角形的結構特征能使設備在地震等自然災害的沖擊下更好的接受保護。

三、應用場所多樣性

《建筑機電工程抗震設計規范》等諸多文獻規定了抗震支吊架的應用場所，囊括了娛樂、生活、消防、機電等。廣泛應用抗震支吊架是對建筑等基礎設施建設的保駕護航。

四、產品組裝方便

抗震支架是一種組合起來的部件，科學裝備之后看起來整齊漂亮大氣，整個裝配過程不需要任何焊接和打孔，可以利用現成的部件配備組合，可以更加方便地拆卸，修改和調整，也可以重復使用。

從以上四個方面我們可以了解到抗震支架的優勢。自抗震支架被強制要求安裝以來，對其的質疑也紛至沓來。對于抗震支架，我們應正確認知，按要求規范安裝，防患于未然。
